KUPPELBARER INJEKTIONSPFAHL (erschütterungsarm, bodenverdrängend)

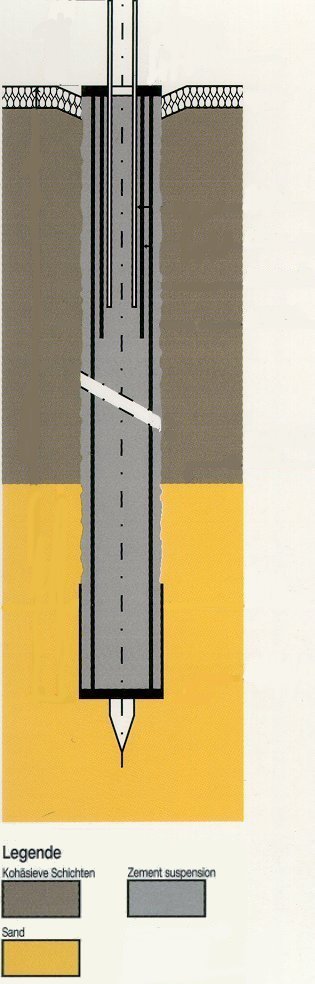

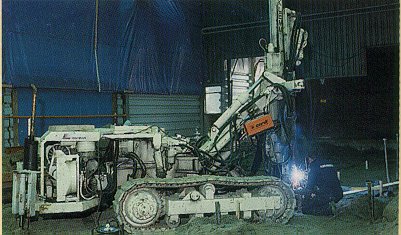

Ein Kuppelbare Injektionspfahl ist ein Stahlrohrpfahl, der mit erhärtetem Zementstein umhüllt ist. Beim Einbau wird der Boden ganz verdrängt, was einen günstigen Einfluß auf die Tragfähigkeit des Pfahls hat. Das Stahlrohr wird durch rammen mit gleichzeitiger Injektion von Zementsuspension auf die gewünschte Tiefe gebracht. Während des Einbaus des Rohres mit einer verstärkten Spitze fungiert diese Zementsuspension als Schmiermittel, worduch die zu überwindende Mantelreibung vorübergehend reduziert wird und etwaige Erschütterungen auf ein Minimum reduziert werden. Nach Erhärtung leistet der Zementstein einen Beitrag zur Festigkeit und Starrheit des Pfahls, überträgt einen Teil der last auf den Boden und schützt das Stahlrohr gegen Korrosion. Das Rohr ist Zement/Wassersuspension (nach Erhärtung ist dies Zementstein) gefüllt.



SPEZIFISCHE MERKMALE:

  • Das Stahlrohr macht den Pfahl geeignet für Situationen, in denen es eine dynamische Belastung (Zug/Drucklasten) gibt;
  • Das Stahlrohr hat einen großen Querschnitt, wordurch der Pfahl sehr starr ist (Verankerungspfahl);
  • Pfahlkopfentwurf und äußere Zementschale schützen das Pfahlrohr gegen Korrosion;
  • Erschütterungsarme Herstellung;
  • Boden wird völlig verdrängt (kein Bodenaushub, keine Lockerungen in Spitzenwiderständen);

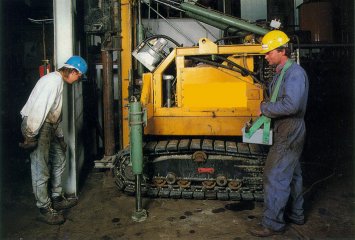

  • Der Pfahl kann überall (abhängig von den Bodenkennwerten) eingebaut werden, ist jedoch insbesondere auch für schwer zugängliche Stellen geeignet (beschränkte Arbeitsräume/Arbeitshöhe), und zwar, weil er aus Segmenten aufgebaut werden kann.

EINSATZ KUPPELBARER INJEKTIONSPFAHL:
  • Renovierungsprojekte
    • Herstellunh unter Dach bei bestehnden Gebäuden, aber auch in der Nähe von Gebäuden, Kaimauern (Pfähle für Fundamentverstärkung oder -erneuerung;
    • Arbeitshöhe mindestens ca. 1,8 m, je nach dem Gerüsttyp;
  • Rekonstruktionsprojekte
    • In der Industrie, im Straßenbau oder in der Nähe alter Tiefbaukonstruktionen;
  • Neubau
    • In der Nähe von erschütterungsempfindlichen Gebäuden und Anlagen oder Gebäuden mit erschütterungsempfindlichen Geräten (z.B. Komputern);
  • Besondere Anwendungen
    • Pfähle für Sendemasten, Masten für übererdische Leitungen, Werbeschilder, Maschinenfundamente, u.s.w.;
    • Anker- bzw. Zugpfähle;
    • Strebepfeiler;
    • Pfähle mit beschränktem elastischem Verhalten;
    • Pfähle mit Aufspannkonstruktionen.

TECHNISCHE DATEN KUPPELBARER INJEKTIONSPFAHL:
  • Durchmesser der Stahlrohrabschnitte: 34 mm, 42 mm, 73 mm, 89 mm, 114 mm, 140 mm, 168 mm;
  • Durchmessers Rohr / Pfahl:
      34 /   60 mm
      42 /   80 mm
      73 / 120 mm
      89 / 130 mm
    114 / 150 mm
    140 / 200 mm
    168 / 240 mm;
  • Pfahllänge: je nach Tiefe der tragfähigen Schicht und benötigter Maschine;
  • Belastung: bis 750 kN;
  • Schrägstellung: max. 6:1;
  • Länge der Rohrabschnitte: je nach Arbeitsverhältnissen;
  • Masse des Freifallhammers: je nach Pfahlabmessungen und Bodenverhältnissen;
  • Arbeitshöhe: ab 1,8 m, je nach Höhe der benötigten Maschine, Pfahlabmessungen und Bodenverhältnissen;
  • Minimalabstand der Mitte des Pfahles von einder Wand: 0,15 m bis 0,35 m je nach Pfahlabmessungen, benötigter Maschine und Arbeitsraum;
  • Zugangsbreite: ab 0,5 m, je nach Pfahlabmessungen und benötigter Maschine.

Hier anklicken für ein Videodokument über Injektionspfähle (48 Mb).

Änderungen vorbehalten
