Technische gegevens betondrukpaal

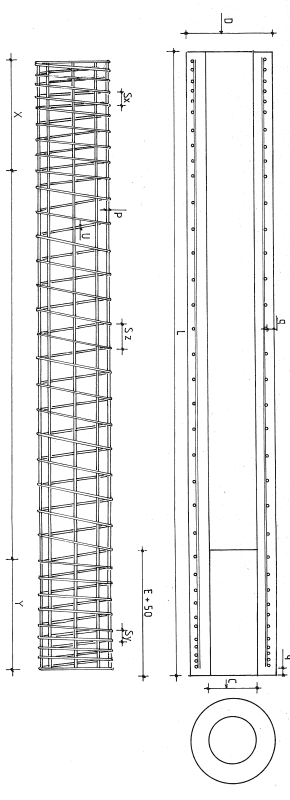

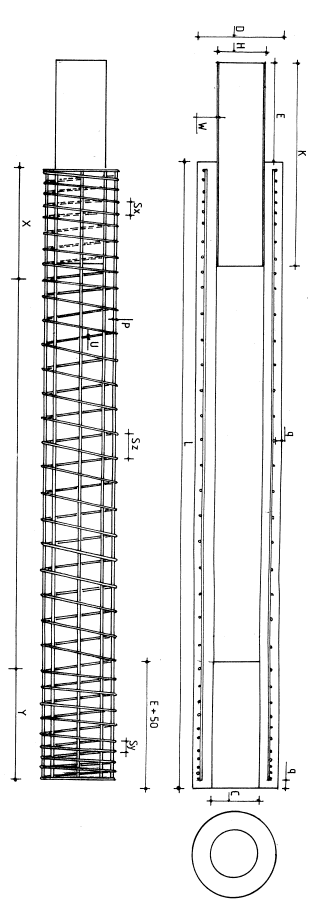

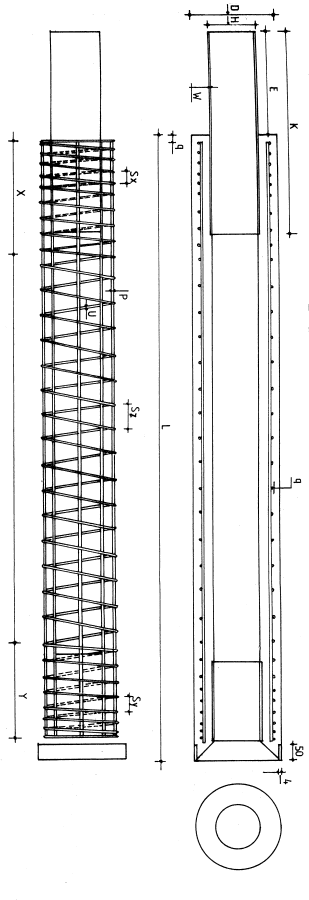

  zie tekening, maten in mm
 overigens conform NEN 3880 en NEN 7053

diameter D  280  310 350 350
standaard lengten paalelement   L 960   960 960
(afwijkende maten zijn mogelijk)     1000    1000
    1710  1710  1710
      1750   1750
    1960 1960 1960
       2000    2000

standaard lengten schoenpaal met buis L  1960  1960 1960
(afwijkende maten zijn mogelijk)     2000    2000

lengten schoenpaal zonder buis L  1960  1960  1960
(afwijkende maten zijn mogelijk)      2000    2000

standaard lengten topstuk zonder buis L 460 460 460
(afwijkende maten zijn mogelijk)     500   500
    960 960 960
      1000   1000
    1210 1210 1210
      1250   1250

1. specificaties betonelement

dekking wapening  q 30 30 30 30
uitwendige diameter verbindingsbuis H 159 159 159 168
wanddikte verbindingsbuis W 3 3 3 4,5
uitstekende lengte verbindingsbuis E 350 350 350
totale lengte verbindingsbuis K 600 600 600
diameter sparing voor verbindingsbuis C 160 160 160 170
maximale spoed spiraal aan uiteinde Sx,Sy 35 35 35 35
lengte gedeelte kleinste spoed  x,y 300 300 300 300
maximale spoed  Sz 100 100 100 100
diameter spiraal U 4,5 4,5 4,5 4,5
minimale diameter langsstaven P 7 8 9 9
aantal langsstaven   8 8 8 8
staalkwaliteit langswapening   FeB500 FeB500 FeB500 FeB500
betonsterkteklasse   B35 B35 B35 B45

2. maattoleranties betonelement

diameter betonelement   -10/+10 -10/+10 -10/+10 -10/+10
dekking op wapening   -5/+10 -5/+10 -5/+10 -5/+10
excentriciteit buis   5 5 5 5
haaksheid paalkop tan B 0,01 0,01 0,01 0,01
uitstekende lengte stalen buis   -10/+10 -10/+10 -10/+10 -10/+10

3. mechanische eigenschappen

rekenwaarde draagkracht paalschacht   450 kN 550 kN 700 kN 800 kN
toelaatbare trekkracht   - - - -
toelaatbaar moment   - - - -

Wijzigingen voorbehouden
