Technische gegevens SV paal

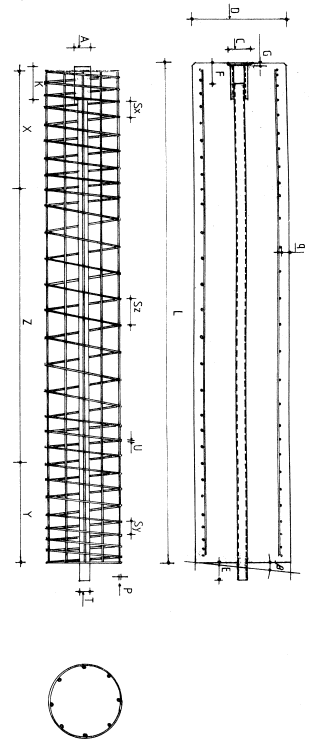

zie tekening, maten in mm
overigens conform NEN 3880 en NEN 7053

diameter D 210 280
lengte  paalelement  L 1500 1500
      of 2000
1. specificaties betonelement

dekking wapening q 25 30
diameter centrale staaf T 20  28
diameter koppelmof A 34 45
lengte koppelmof K 100 125
uitstekende lengte staaf E 40 50
diepte inwendige schroefdraad F 55 65
spoed van de schroefdraad   10 14
diameter sparing bij koppeling C 50 70
diepte sparing bij koppeling G 4 4
maximale spoed spiraal aan uiteinde Sx, Sy 35 35
lengte gedeelte kleinste spoed x, y 300 300
diameter spiraal  U 4,5 4,5
maximale spoed Sz 100 100
minimale diameter langsstaven P 6 6
aantal langsstaven   8 8
staalkwaliteit langswapening   FeB500 FeB500
sterkteklasse beton   B45 B37,5
min. aandraaimoment   350 Nm  500 Nm

2. maattoleranties betonelement

diameter betonelement   -10/+10 -10/+10
dekking op wapening   -5/+10 -5/+10
excentriciteit staaf   4 4
haaksheid paalkop  tan B 0,01 0,01
uitstekende lengte centrale staaf   -6/+6 -6/+6

3. maten verbrede paalvoet (gedrukte paal)

diameter voetplaat V 250/290/335 335/360/380/420
diameter verbrede voet V 290/335/355 335/380/420/475
hoogte verbrede voet H 2 x voetdiam. 2 x voetdiam.

4. verbinding

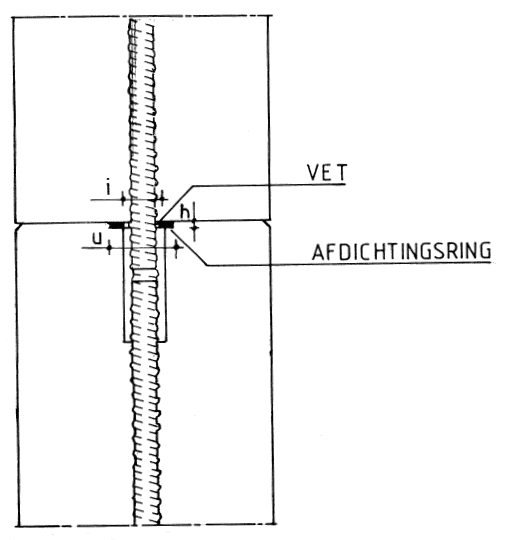

de verbindingen nabij of boven de grondwaterspiegel (doorgaans de verbinding tussen de bovenste twee elementen van de paal) worden tegen corrosie beschermd m.b.v. een geslotencellig polyetheen
afdichtingsring en een vetomhulling:

uitwendige diameter afdichtingsring u 45 65
inwendige diameter afdichtingsring i 31 51
dikte afdichtingsring h 8 8
materiaal afdichtingsring   Alveolit Alveolit
vetafdichting   Denso Jet Compound Denso Jet Compound

5. mechanische eigenschappen

rekenwaarde draagkracht paalschacht   650 kN 1100 kN
rekenwaarde trekkracht paalschacht   110 kN 210 kN
rekenwaarde moment voor
buiging bij drukkracht
  9 kNm 20 kNm
